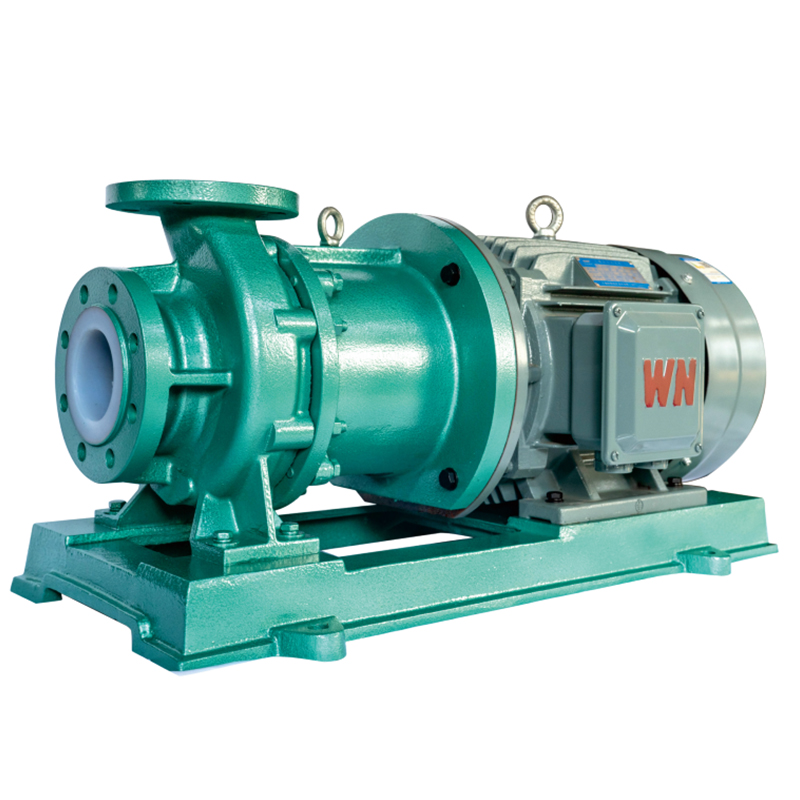

IMD-FT fodrad magnetdriven pump

Hem / Produkter / Magnetdrivna pumpar / IMD-FT fodrad magnetdriven pump
IMD-FT fodrad magnetdriven pump
  • IMD-FT fodrad magnetdriven pump

IMD-FT fodrad magnetdriven pump

IMD-pumpen är en kraftfull, höglyftande magnetisk fluorplastpump. Pumpens design och installationsmått är i enlighet med internationella ISO-standarder. Alla specifikationer har en direkt motorkoppling, stödd av ett mellanfäste, med en kompakt struktur som möjliggör enkel demontering. Huvudkomponenterna är gjorda av stålfodrad F46, vilket ger hög pumpkroppsstyrka. De inre och yttre magneterna är gjorda av högpresterande magnetiskt material, "Neodymium Iron Boron", och isoleringshylsan är gjord av importerade icke-metalliska material, vilket avsevärt minskar magnetisk virvelströmsförlust. Denna pump kan transportera högkoncentrerade, korrosiva medier med en densitet större än 1,9t/m3.

Drivmetoden är en magnetisk indirekt, beröringsfri drivning, med fullständig isolering mellan de inre och yttre magneterna via isoleringshylsan. Detta säkerställer att pumpkammaren är helt tät, vilket eliminerar läckage och förhindrar all förorening av arbetsmiljön. Den är särskilt lämplig för transport av mycket sura, alkaliska, oxidativa, brandfarliga, explosiva, giftiga och flyktiga medier. IMD-seriens magnetiska pump, med sin utmärkta prestanda och överkomliga pris, har blivit förstahandsvalet för användare som ersätter dyra, svårförsörjda importerade magnetpumpar i många projekt.

Ansökningar
IMD-seriens magnetiska pump, med en flödeshastighet på 6-120m³/h och en lyfthöjd på 15-40m, är lämplig för transport av mycket frätande, brandfarliga, giftiga och flyktiga kemiska medier.
Driftstemperatur: -20 till 100°C; pumpen är förbjuden att gå torr.

Designfunktioner:
1. Läckageförebyggande design och arbetsprincip
Pumpen eliminerar behovet av axeltätningar genom att använda magnetisk koppling för indirekt drivning, vilket eliminerar läckageproblem och förhindrar förorening av arbetsmiljön.
Pumpens flödesdelar är gjorda av "fluoroplastisk legering", vilket möjliggör kontinuerlig transport av alla koncentrationer av syror, alkalier, starka oxidationsmedel och andra korrosiva medier utan skador.
Drivenheten använder en permanentmagnetkoppling direkt monterad på motoraxeln. Pumpkammaren är helt förseglad och pumphjulet roterar genom en magnetisk koppling. Denna design är kompakt, säker och energieffektiv.
2. Hållbar pumpkroppsstruktur
Medan vätskekontaktdelarna är gjorda av fluorplast, är pumphuset tillverkat av metallmaterial, vilket gör att pumpkroppen tål rörledningens vikt och mekaniska stötar.

Få en offert
PREV：ZMD-fodrad fluorplast självsugande magnetdriven pump
NÄSTA：IME-FT Den fjärde generationen av högeffektiv och energibesparande fluorfodrad magnetpump
  • Beskrivning
  • Kontakta oss

Applikationsfält
Biologisk medicin, petrokemi, gruvdrift, metallurgi, textiltryck och färgning, elektricitet, livsmedel, papperstillverkning, galvanisering, avloppsrening, rökgas
behandling, ny energi, nya material och andra industrier.

Pumpanvändning
Gäller för transport av brandfarligt och explosivt flyktigt, giftigt och skadligt, värdefullt och mycket frätande rengöringsmedium; Som vilken som helst. koncentration av syra och alkali, salt, lösningsmedel, starkt oxidationsmedel, etc.

Designinstruktion
IMD-FT Fodrad Magnetic Driven Pump är en IMD Fodrad Fluor Plastic magnetisk pumpprodukt baserad på företagets långsiktiga tekniska
ackumulering och hänvisning till avancerad utländsk teknik och design forskning och utveckling av mycket effektiva energibesparande magnetiska pumpar. Pumpen med utseende och installationsmått är enligt ISO internationella standarder för design och produktion, alla specifikationer för motorn är raka associationsliknande, stödda av ett mellanfäste, liten volym och bekväm demontering; Utanför hylsan med hjälp av fluorplast med hel form, lägg till förstärkningen av icke-metalliskt kompositmaterial, för att förbättra tryckmotståndet hos distanselementet och eliminera magnetisk virvelströmsförlust, Pumpprestandaegenskaper för litet flöde högt hm, transportdensitet större än 1,9 t/m3 starkt korrosivt medium. Denna serie av utmärkt prestanda och högt förhållande av magnetisk pump har blivit ett substitut importerade det första urvalet av magnetisk pump.

Med sekundärmotor n=2900r/min Designtryck: 1,6Mpa

Modell nr Flödeskapacitet (m³/h) Pumphuvud (m) Effektivitet (%) Motoreffekt (kW) NPSH r (m) Diameter (mm) Roterande hastighet
Inlopp uttag
IMD32-25-160FT 3.2 32 23 2.2 2.5 32 25
IMD40-25-160FT 6.3 32 30 3 2.7 40 25
IMD40-25-200FT 6.3 50 18 7.5 2.7 40 25
IMD40-25-250FT 6.3 80 18 11 3 40 25
IMD50-32-125FT 12.5 20 41 2.2 3 50 32
IMD50-32-160FT 12.5 32 42 4 3 50 32
IMD50-32-200FT 12.5 50 43 7.5 3 50 32
IMD50-32-250FT 12.5 80 31 15 3 50 32
IMD65-50-125FT 25 20 52 4 3.5 65 50
IMD65-50-160FT 25 32 55 7.5 3.5 65 50 2900
IMD65-40-200FT 25 50 45 11 3.5 65 40
IMD65-40-250FT 25 80 32 22 3.8 65 40
IMD80-65-125FT 50 20 55 7.5 4 80 65
IMD80-65-160FT 50 32 65 11 4 80 65
IMD80-50-200FT 50 50 55 18.5 4 80 50
IMD80-50-250FT 50 80 57 30 4.5 80 50
IMD100-80-125FT 100 20 68 11 4.5 100 80
IMD100-80-160FT 100 32 58 18.5 4.5 100 80
IMD100-65-200FT 100 50 63 30 4.5 100 65
IMD100-65-250FT 100 80 52 55 4.5 100 65
IMD125-100-160FT 160 32 58 30 5 125 100
IMD125-100-200FT 160 50 65 45 5.5 125 100


Med fyrstegsmotor n=1450r/min Designtryck: 1,6Mpa

Modell nr Flödeskapacitet (m³/h) Pumphuvud (m) Effektivitet (%) Motoreffekt (kW) NPSH r (m) Diameter (mm) Roterande hastighet
Inlopp uttag
IMD50-32-125FT 6.3 5 38 0.55 2 50 32
IMD50-32-160FT 6.3 8 39 0.55 2 50 32
IMD50-32-200FT 6.3 12.5 40 1.1 2 50 32
IMD50-32-250FT 6.3 20 27 1.5 2 50 32
IMD65-50-125FT 12.5 5 48 0.55 2 65 50
IMD65-50-160FT 12.5 8 51 1.1 2 65 50
IMD65-40-200FT 12.5 12.5 42 1.5 2 65 40
IMD65-40-250FT 12.5 20 29 3 2 65 40
IMD80-65-125FT 25 5 52 1.1 2.5 80 65
IMD80-65-160FT 25 8 63 1.5 2.5 80 65 1450
IMD80-50-200FT 25 12.5 51 2.2 2.5 80 50
IMD80-50-250FT 25 20 53 5.5 2.5 80 50
IMD100-80-125FT 50 5 65 1.5 2.5 100 80
IMD100-80-160FT 50 8 55 2.2 2.5 100 80
IMD100-65-200FT 50 12.5 59 5.5 2.5 100 65
IMD100-65-250FT 50 20 49 7.5 2.5 100 65
IMD125-100-160FT 100 8 55 5.5 3 125 100
IMD125-100-200FT 100 12.5 62 11 3 125 100
IMD125-100-315FT 100 32 53 22 3 125 100
IMD125-100-400FT 100 50 59 30 3 125 100
IMD150-125-250FT 200 20 43 30 3.2 150 125
IMD150-125-315FT 200 32 58 37 3.2 150 125
IMD150-125-400FT 200 50 60 55 4 150 125
IMD200-150-250FT 400 20 60 45 4 200 150
IMD200-150-315FT 400 32 68 75 4 200 150
IMD200-150-400FT 400 50 63 110 5 200 150

Arbetsvillkor

Pump diameter 32 mm - 300 mm
Arbetstemperatur -20℃ - 180℃
Flödeskapacitetsområde 3m³/h - 800m³/h
Räckvidd för pumphuvud 15m - 125m
Materialutbud Fodrad - i FEP(F46), PFA
Designad standard HG/T2730, SH/T3148, API685
