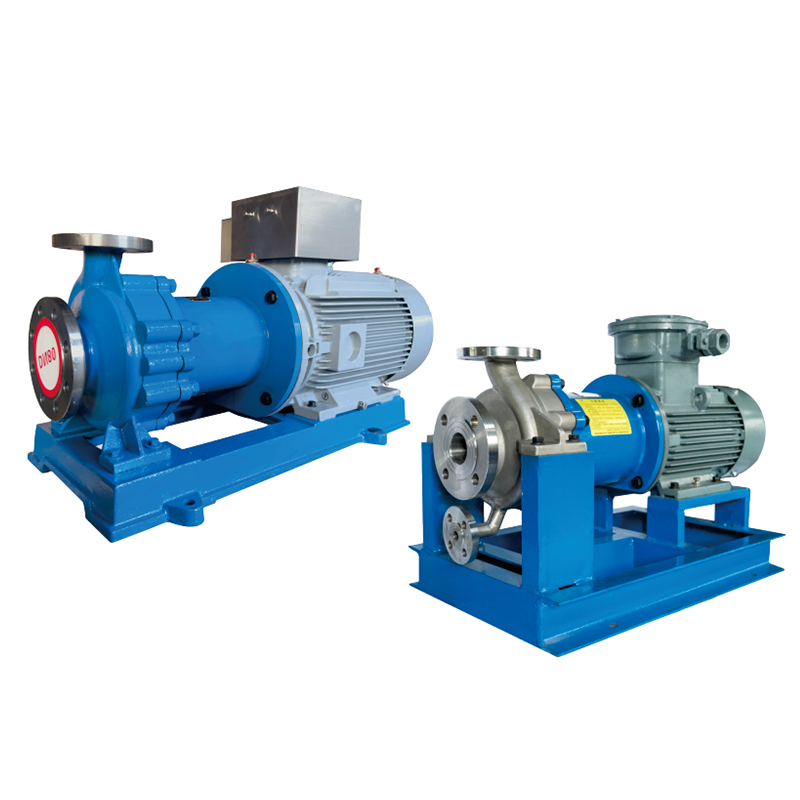

NMQ-Direktkopplad magnetpump i rostfritt stål

Hem / Produkter / Magnetdrivna pumpar / NMQ-Direktkopplad magnetpump i rostfritt stål

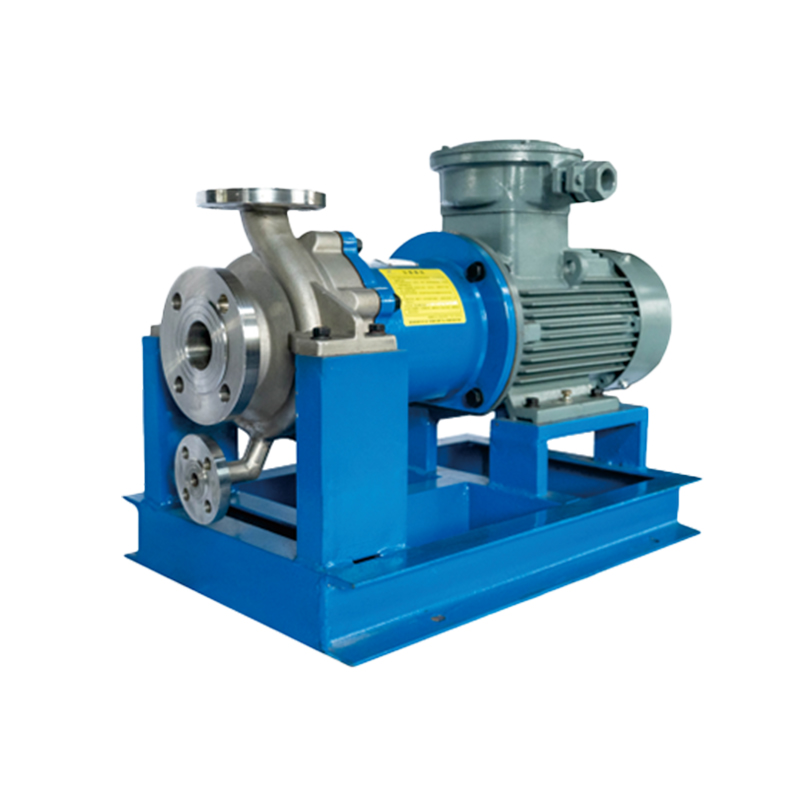

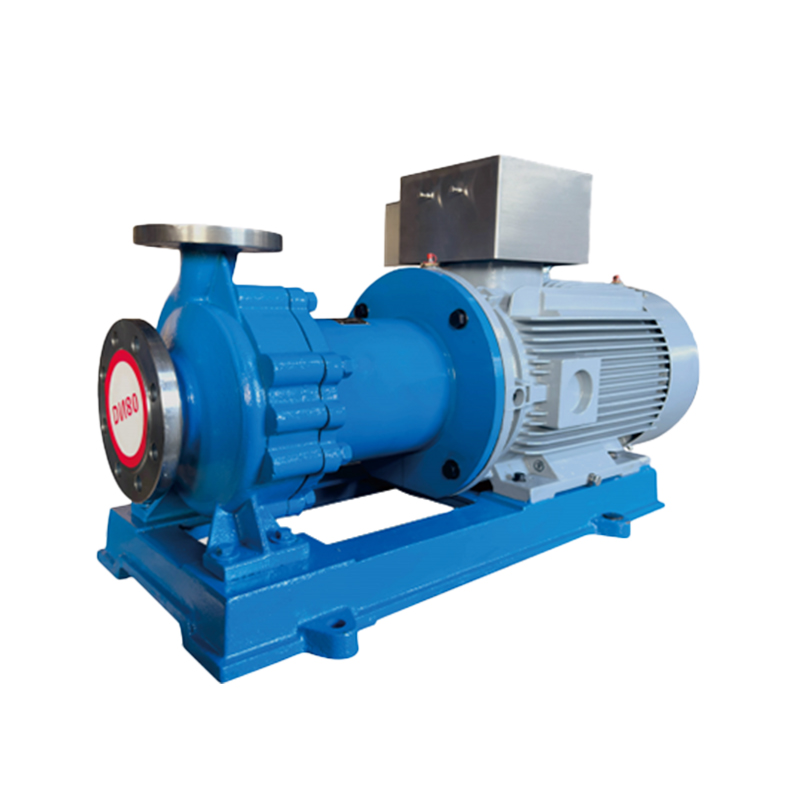

NMQ-Direktkopplad magnetpump i rostfritt stål
  • NMQ-Direktkopplad magnetpump i rostfritt stål
  • NMQ-Direktkopplad magnetpump i rostfritt stål

NMQ-Direktkopplad magnetpump i rostfritt stål

NMQ-seriens magnetdrivna centrifugalpump (kallad NMQ magnetisk pump) är en ny typ av helt läcksäker och korrosionsbeständig pump utvecklad av vårt företag baserat på nuvarande användar- och marknadskrav, som bygger på befintliga magnetpumpar på marknaden. Den består huvudsakligen av en motor, magnetkopplare och korrosionsbeständig centrifugalpump, med kraft överförd via magnetkopplaren, vilket säkerställer inget läckage. Nyckelegenskapen är att när motorn driver det externa magnetiska stålet på den magnetiska drivenheten att rotera, passerar magnetfältet genom gapet och isoleringshylsan, som verkar på det interna magnetiska stålet, vilket gör att pumpaxeln roterar synkront med motorn och överför vridmoment utan kontakt. På pumpaxelns kraftinmatningsände är vätskan tätad inuti den stationära isoleringshylsan, vilket eliminerar behovet av dynamiska tätningar, vilket förhindrar vanliga läckageproblem inom den petrokemiska industrin och uppnår fullständigt läckageförebyggande.

Designad enligt ISO2858 och HG/T2730 standarder, är pumpgränssnittsdimensionerna kompatibla med att ersätta kemiska pumpar som IH och CZ, och erbjuder god utbytbarhet, hög effektivitet och låg vibration.

De inre och yttre magneterna är gjorda av neodymjärnbor eller samariumkobolt permanentmagnetiska material, vilket ger hög magnetisk effektivitet och starkt motstånd mot höga temperaturer.

Pumpen kan konstrueras i både direktkopplings- och delad konfiguration enligt tekniska krav, med isoleringsanordningar tillgängliga för kristallisering av media.

Den modulära strukturen är lätt att demontera och underhålla, vilket avsevärt minskar de professionella kraven på underhållspersonal.

Torrkörningsskyddsanordningar kan konfigureras enligt användarkrav för att förhindra skador orsakade av torrkörning.

Pumpen arbetar med absolut läckageförebyggande, och löser grundligt de läckageproblem som är vanliga med förseglade pumpar, vilket gör den till det bästa alternativet till skärmade pumpar.

Applikationer:
Tillämpliga områden: Miljöskydd, petrokemi, livsmedel, bioläkemedel, kraftproduktion, metallurgi, flyg och andra industrier, såsom raffinaderier, etenanläggningar, naturgasbearbetningsanläggningar, olika kemiska anläggningar, läkemedelsanläggningar, kärnbränsleanläggningar, kärnkraftverk, etc.

Tillämpliga processer: Rena, brandfarliga, explosiva, flyktiga, giftiga, dyrbara vätskor och andra medier som kräver förebyggande av läckage, där kontaminering av mediet med tätningar inte är tillåtet.

Material: Pumpens flödeskomponenter kan tillverkas av olika korrosionsbeständiga material baserat på driftsförhållanden och användarkrav, såsom 304, 304L, 302, 321, 316, 316L, 904, titanlegeringar, nickelbaserade legeringar, etc. För speciella behov, $ kan anpassade konstruktioner göras baserat på specifika driftsförhållanden.

Få en offert

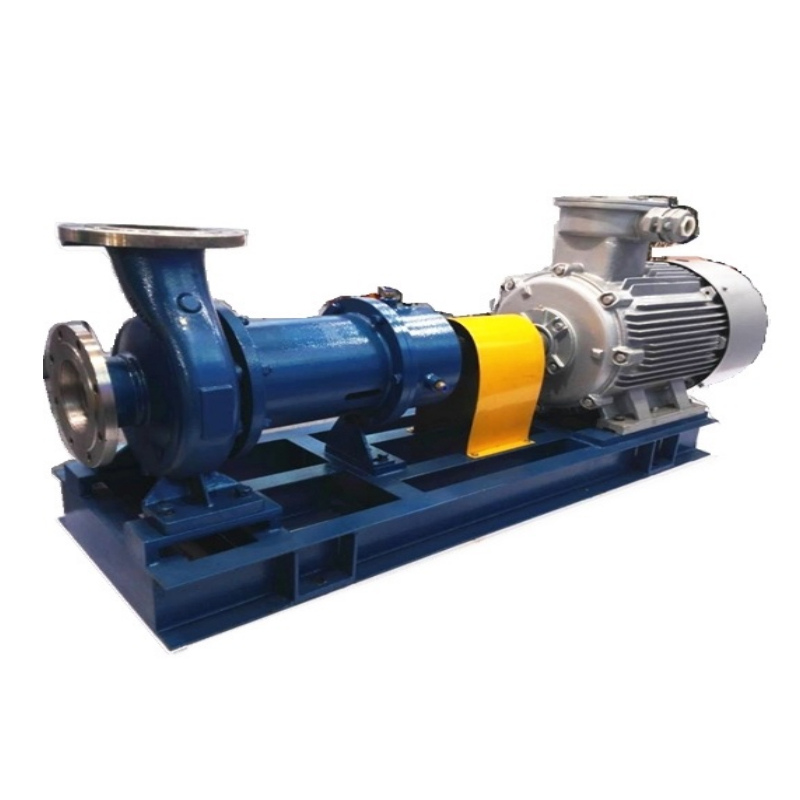

PREV：NMQL-magnetisk pump i rostfritt stål

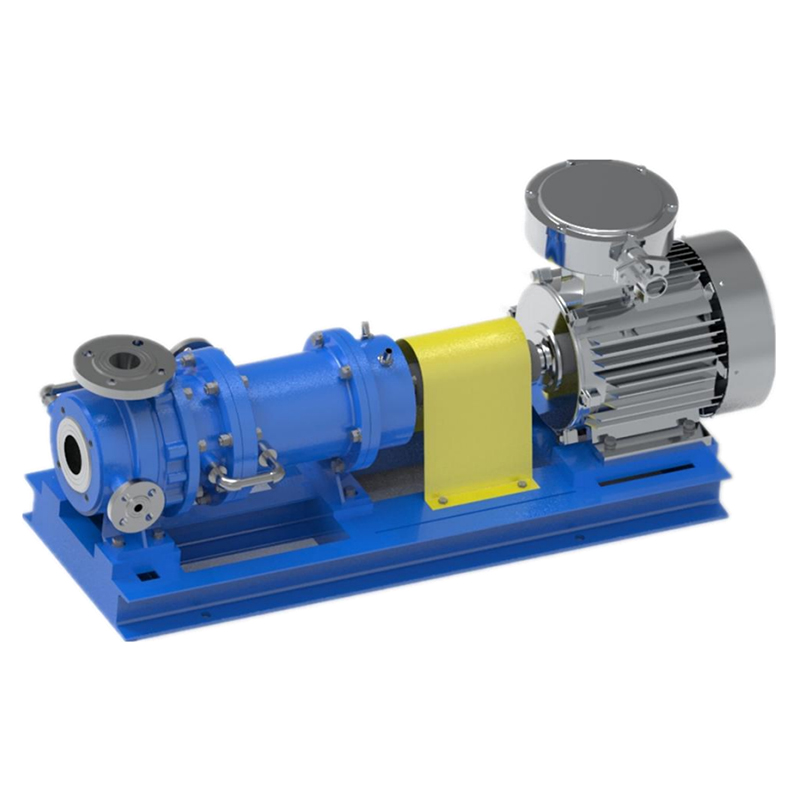

NÄSTA：NMLEW-typ delad dubbelisolerad magnetdriven centrifugalpump
  • Beskrivning
  • Kontakta oss

Applikationsfält
Biologisk medicin, petrokemi, gruvdrift, metallurgi, textiltryck och färgning, elektricitet, livsmedel, papperstillverkning, galvanisering, avloppsrening, rökkanal
gasbehandling, ny energi, nya material och andra industrier.

Pumpanvändning
Gäller för transport av brandfarliga och explosiva flyktiga, giftig och skadliga, värdefulla och högst. frätande rengöringsmedel; Såsom alla koncentrationer av syra och alkali, salt, lösningsmedel, starkt oxidationsmedel, etc.

Designinstruktion
NMQ-seriens magnetiska pump i rostfritt stål är en ny typ av högeffektiv magnetisk pump förbättrad från den vanliga magnetiska COB-metallpumpen. Den
internationellt ledande kombinerad pull-push magnetisk krets antas och designen är optimerad. Det magnetiska vridmomentet ökas med 15% under samma
storlek. Isoleringshylsan kan vara gjord av HC276, TA2 och andra material, vilket kraftigt minskar förlusten orsakad av magnetiska virvelströmmar. Den utmärkta
hydraulisk modell förbättrar effektiviteten för hela maskinen med 3-8 procentenheter. Den stöds av dubbla glidlager och går smidigt. När
temperaturen är under 100 "C, det magnetiska Nd-Fe-B-materialet med den största magnetiska energiprodukten och det magnetiska samarium-koboltmaterialet med
högtemperaturmotstånd på 100 C -320 C väljs. Produkten har hög kompatibilitet, standardisering och universalitet.

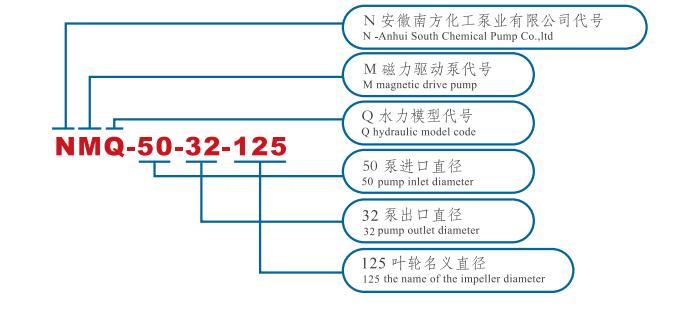

Modell nr Flödeskapacitet （m³/h） Pumphuvud （m） NPSH r (m) Effektivitet (%) Axeleffekt (kW) Motoreffekt (kW) Roterande hastighet (r/min) Diameter (mm)
Inlopp uttag
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Modell nr Flödeskapacitet (m³/h) Pumphuvud (m) NPSHr (m) Effektivitet (%) Vattenaxeleffekt (kW) Motoreffekt (kW) Roterande hastighet (r/min) Diameter (mm)
Inlopp Uttag
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Arbetsvillkor

Kaliber 20 - 300 mm
Driftstemperatur -120℃ - 320℃
Flödesintervall 3m³/h - 800m³/h
Huvudområde 12,5m - 130m
Materialutbud 304，304L，316L，2205/904L，TA2，Hc276
Designstandard HG/T2730，SH/T3148，API685
